Il faut aussi que je choisisse :

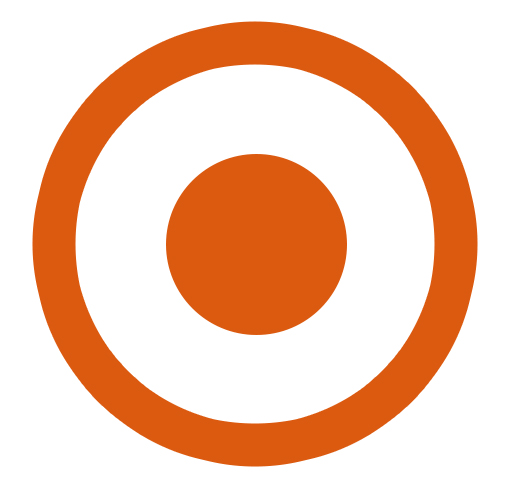

1 – Le type de fibres optiques :
Monomode / Single mode : SM
ITU-G652D selon IEC 60793-2-50 Type B.1.3
ITU-G657A2 et G657B2 selon IEC 60793-2-50 Type B.6. A & B

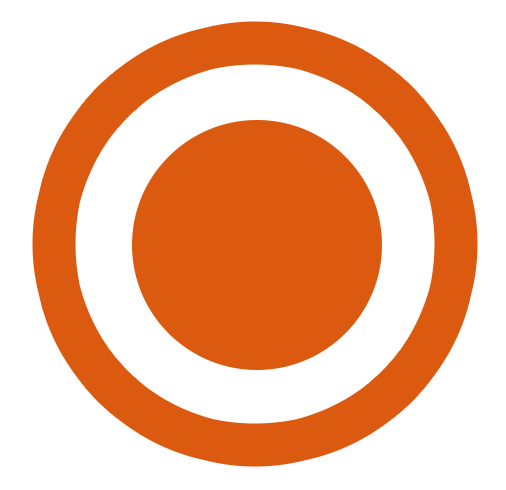

Multimode : MM
Fibre A 1a. (1-2-3) et ITU-G651 selon la norme IEC 60793-2-10 pour la fibre 50/125μm OM2, OM3 et OM4
Multimode : MM
Fibre A 1b selon la norme IEC 60793-2-10 pour la fibre 62.5/125μm OM1
2 – Couleur de la gaine externe en LSZH :
SM 9/125μm G652D : jaune
SM 9/125μm G657A2 : jaune (ivoire pour les applications FTTH)
MM 62.5/125μm OM1 : orange
MM 50/125μm OM2 : gris
MM 50/125μm OM3 et OM4 : turquoise
*Autres couleurs disponibles sur demande
3 – Le nombre de fibres optiques :
1 fibre optique
2 fibres optiques
4 – Le type de câble :
Simplex

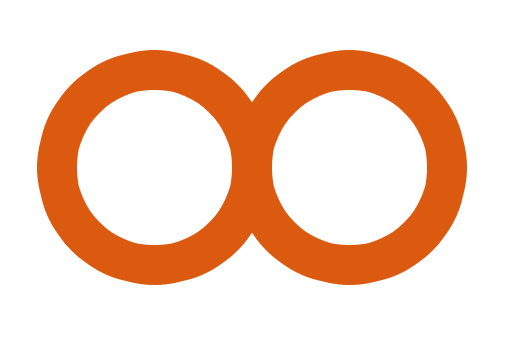

Scindex

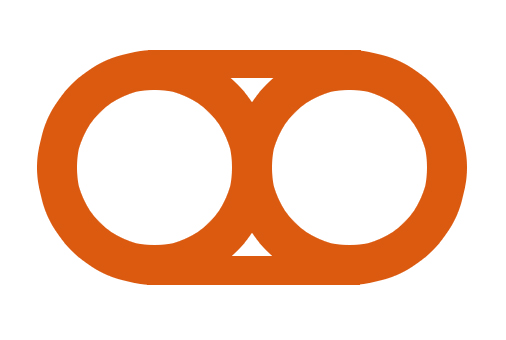

Duplex
5 – Choix du diamètre du câble (en fonction de l’encombrement) :
1.6mm
2mm
2.8mm
6 – Choix des connecteurs :
6-1 Type de connecteur :
| Type connecteur | Standards / Normes | Système de montage | Couleur du corps | Couleur du manchon | Férule |
|---|---|---|---|---|---|
| SC | IEC 61754-4 | Push-Pull | SM APC : Vert SM PC : Bleu MM PC : Beige |
SM APC : Vert SM UPC : Noir MM PC : Noir |
Zirconia ZrO2 |
| LC | IEC 61754-20 | Push-Pull | SM APC : Vert SM UPC : Bleu MM PC : Beige |
SM APC/UPC et MM PC : Blanc | Zirconia ZrO2 |
| ST | IEC 61754-2 | Baïonnette | Corps métallique Al/Zn | SM APC/UPC et MM PC : Noir | Zirconia ZrO2 |
| FC | UPC : IEC 61754.13 APC : IEC 61754.20 |
Vis | Corps métallique Al/Zn | UPC : Noir APC : Vert |
Zirconia ZrO2 |
| MRTJ | IEC 61754-18 | Push-Pull | SM et MM : Noir | SM APC/UPC et MM PC : Noir | Plastique |
| MU | IEC 61754-6 | Push-Pull | SM APC : Vert SM UPC et MM PC : Marron |
SM APC : Vert SM UPC et MM PC : Lavande |
Zirconia ZrO2 |
| EC | IEC 60874-13-1 | Push-Pull | Gris – Polysulfone PBT | Gris | Cuivre / Nickel |
| VFO | Vis | Corps métallique – Laiton nickelé | Gris | Zirconia ZrO2 |
6-2 Type de manchon (SC-LC-ST-FC) :
Manchon court
Manchon long
Manchon coudé (45 – 90°)
6-3 Type de Polissage :
Angle PC-UPC: 0°± 0.2°
Angle APC: 8°± 0.3°
Option : possibilité d’ajustement : APC Tuné
L’ajustement des férules est une opération importante dans la phase de fabrication pour obtenir des résultats optimaux. Cette opération, aussi appelée Tuning, a pour but de minimiser les écarts d’alignements des cœurs de fibres lorsque les fiches sont accouplées.
6-4 Performances optiques :
Grade B & M
|
Type de FO
|
SM
|
MM
|
||
|
Polissage
|
UPC
|
APC
|
PC
|
|
|
Valeur de l’atténuation
(IEC61300-3-34) |
IL Typique
|
≤ 0.12 dB
|
≤ 0.12 dB
|
≤ 0.35 dB
|
|
IL Max (97%)
|
≤ 0.25 dB
|
≤ 0.25 dB
|
≤ 0.50 dB
|
|
|
Valeur de Réflectance
(IEC61300-3-6) |
RL
|
≤ 50dB
|
≤ 60dB
|
≤ 35dB
|
Grade C & N
|
Type de FO
|
SM
|
MM
|
||
|
Polissage
|
UPC
|
APC
|
PC
|
|
|
Valeur de l’atténuation
(IEC61300-3-34) |
IL Typique
|
≤ 0.25 dB
|
≤ 0.25 dB
|
≤ 0.50 dB
|
|
IL Max (97%)
|
≤ 0.50 dB
|
≤ 0.50 dB
|
≤ 0.75 dB
|
|
|
Valeur de Réflectance
(IEC61300-3-6) |
RL
|
≤ 45dB
|
≤ 55dB
|
≤ 30dB
|
7 – La longueur du cordon :
De 0,5 mètres jusqu’à 25 mètres et +
